Interventoría de estudios, diseños y obra · 2011-2018

Bucaramanga, Colombia

Interventoría para el diseño y construcción del Embalse de Bucaramanga

Destacados · Recursos Hídricos

Cliente: Acueducto Metropolitano de Bucaramanga - amb

RESUMEN

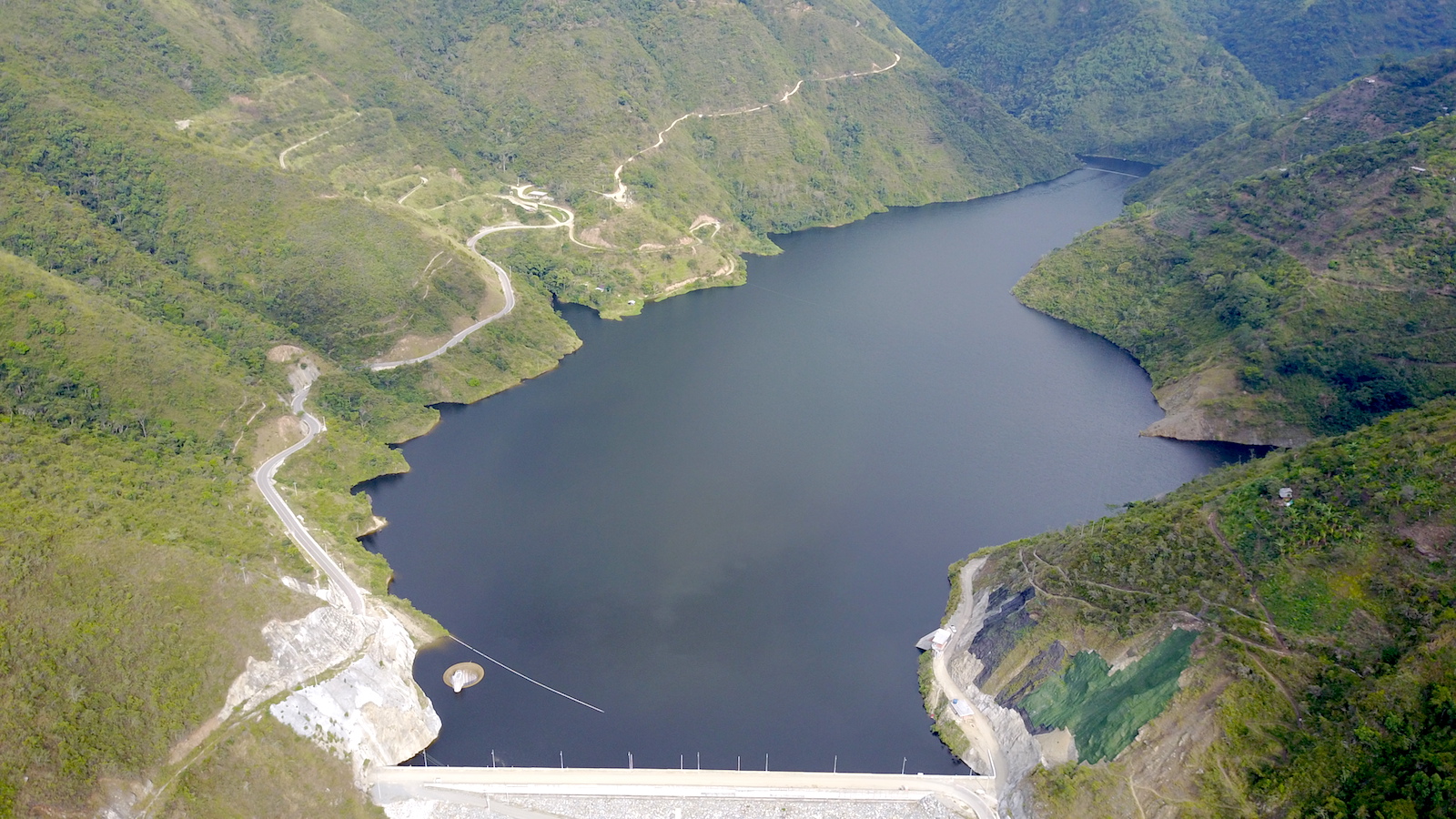

Embalse útil de aproximadamente 17,3 millones de m3 de agua

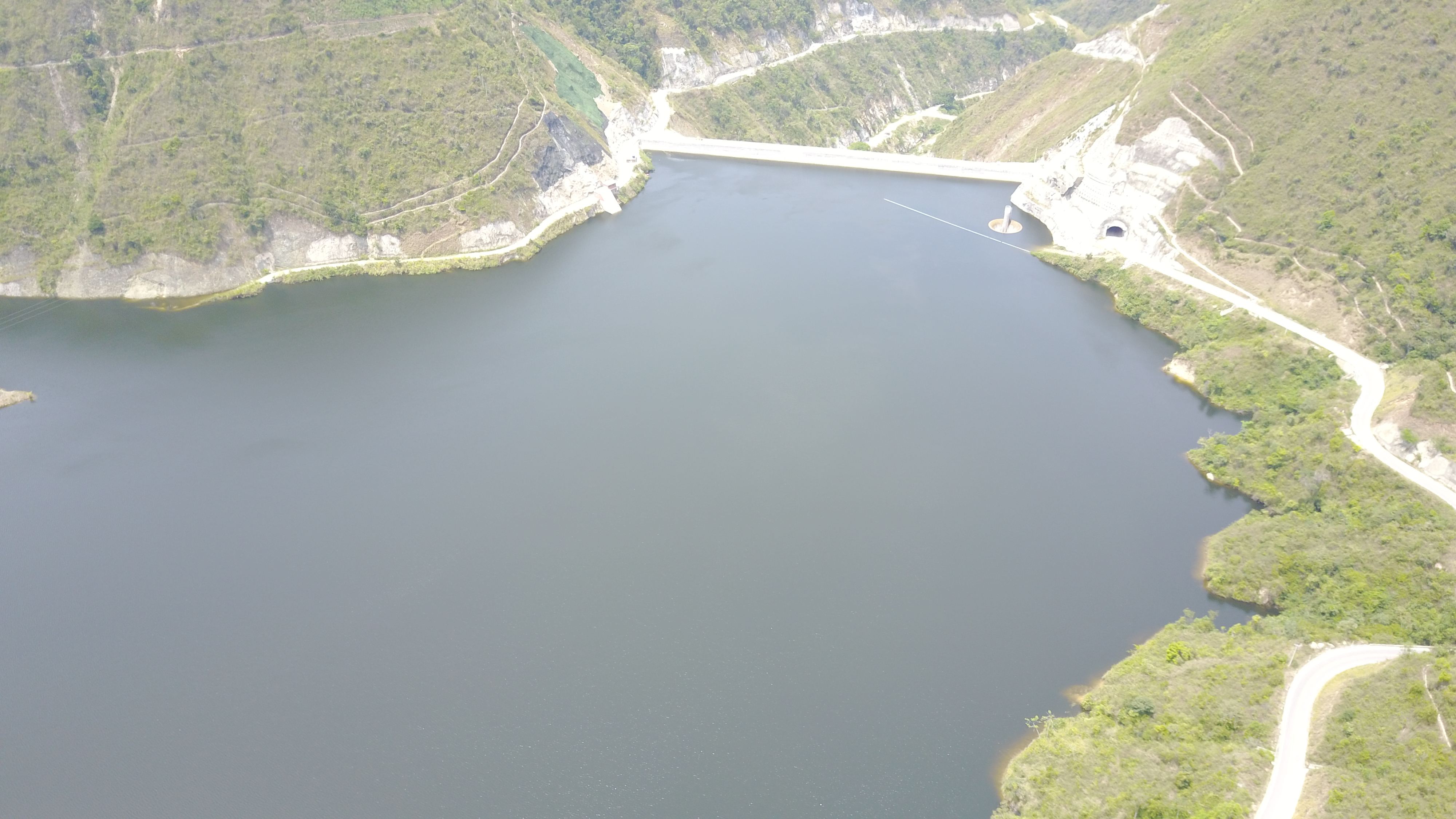

que se utilizará para la regulación y abastecimiento de agua potable a la ciudad de Bucaramanga y los municipios de Floridablanca y Girón por un periodo de 25 años. Adicionalmente promoverá el potencial turístico y ecológico de la región con la conformación de un espejo de agua de 54 hectáreas.

ALCANCE

Interventoría para los estudios, diseños, construcción, suminis-
tro e instalación de equipos, operación y mantenimiento temporal de la presa y obras complementarias, aducción y By Pass a la planta de tratamiento Bosconia (Componente I) para el proyecto de regulación del río Tona.

Datos técnicos

Embalse
Volumen útil Embalse río Tona17,3 Mm3

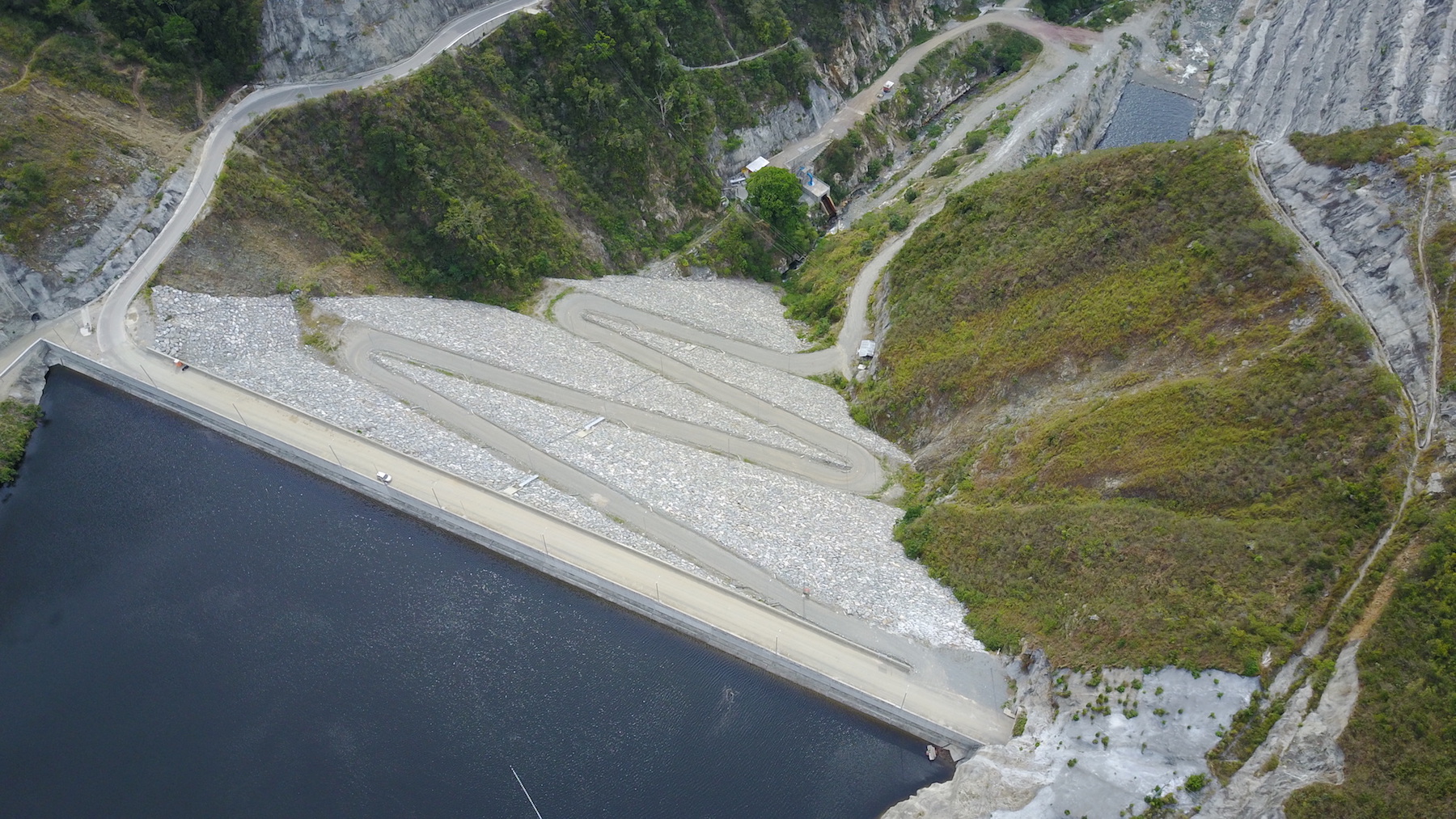

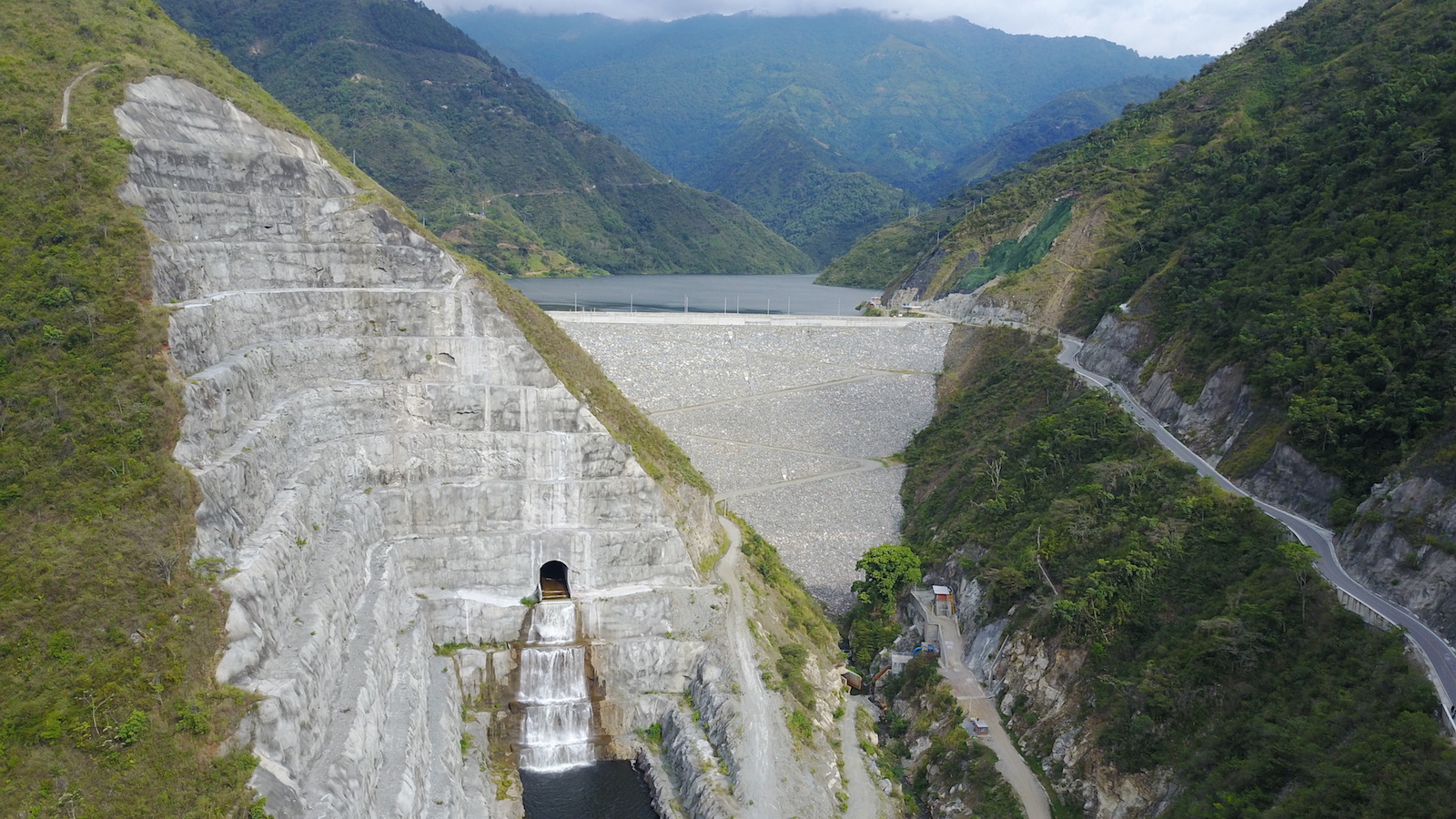

Presa - CFRD
Altura máxima103,6m
Volumen rellenos1.836.341 m3
Cara de concreto9.450m3
Obras de desvío
Altura - Ataguía35m
Rellenos enrocado - Ataguía71.916 m3
Volumen núcleo arcilloso - Ataguía13.121 m3
Túnel de desvio504,5m

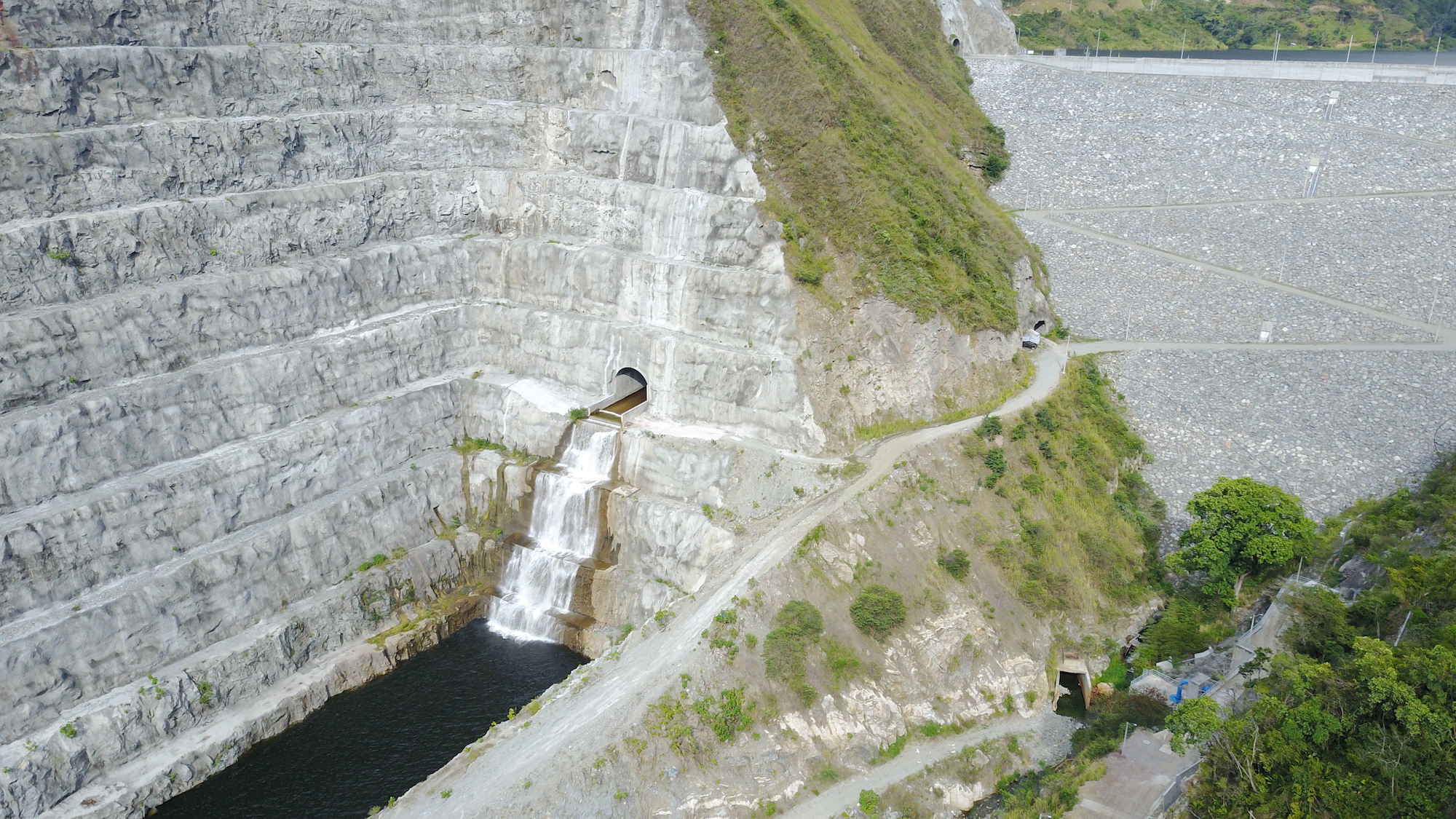

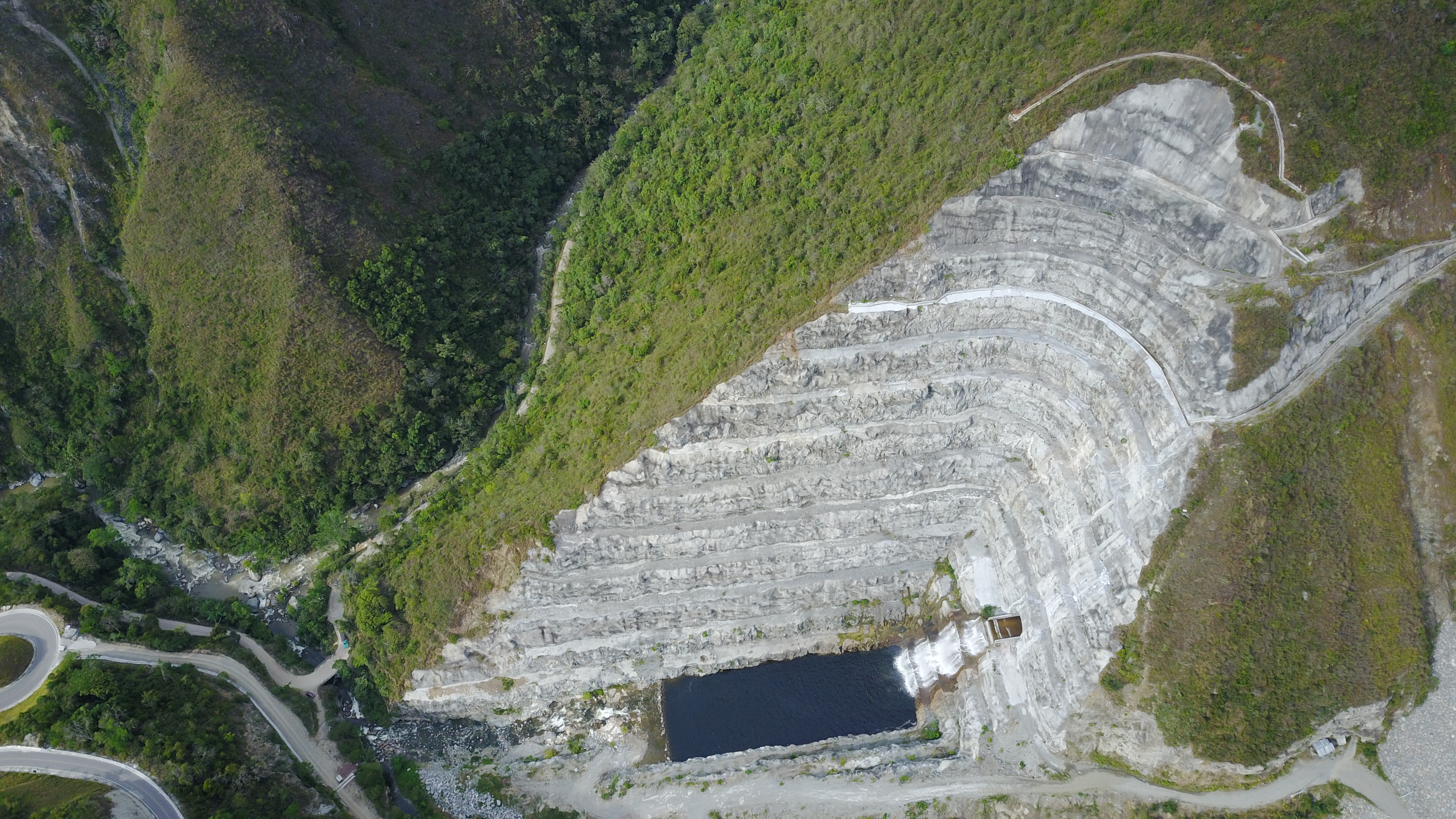

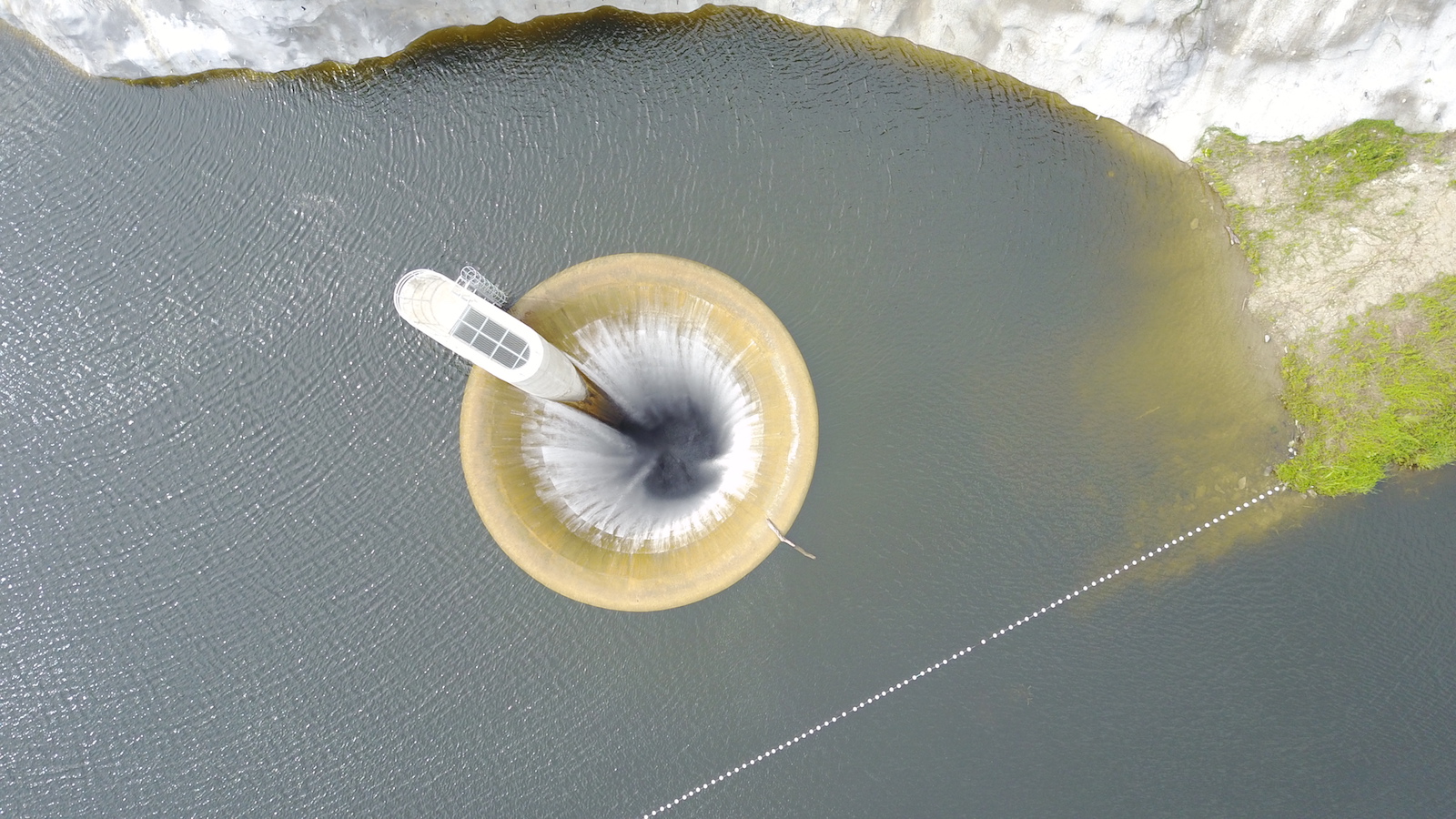

Vertedero - Azud circular tipo Morning Glory
Diametro de la cresta20,0m
Túnel del vertedero322,02m
Obras anexas
Túnel de aducción180m

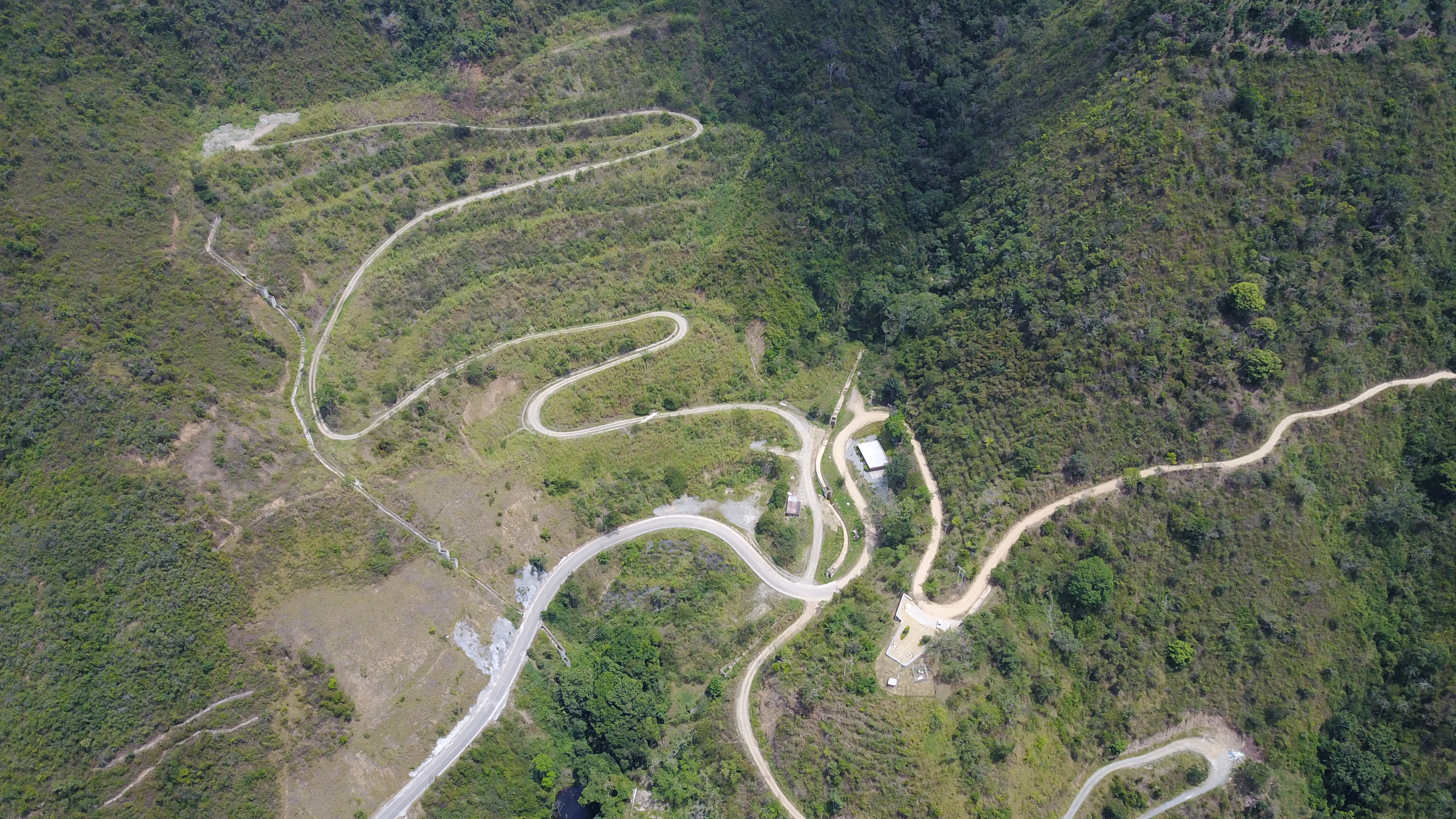

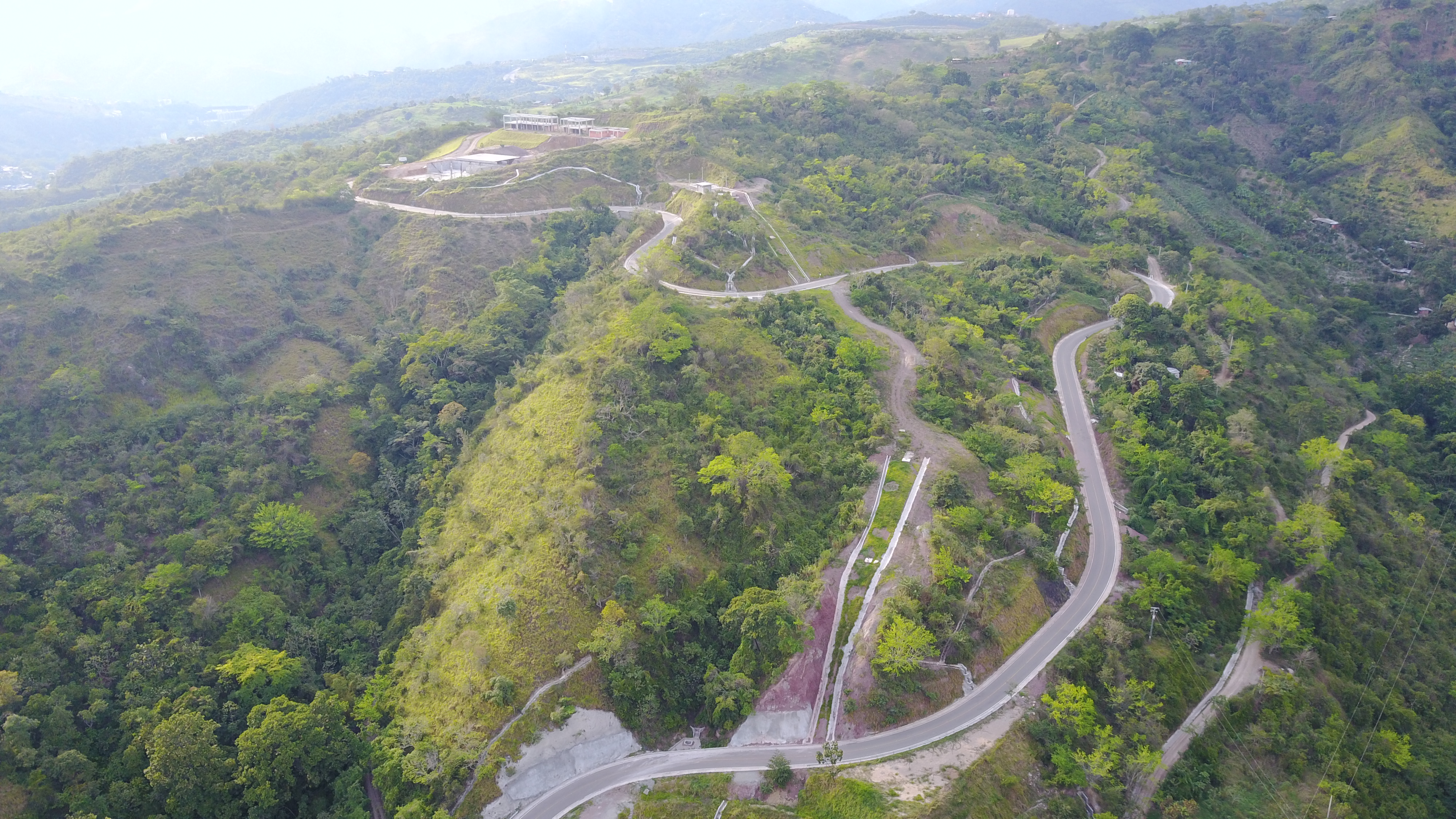

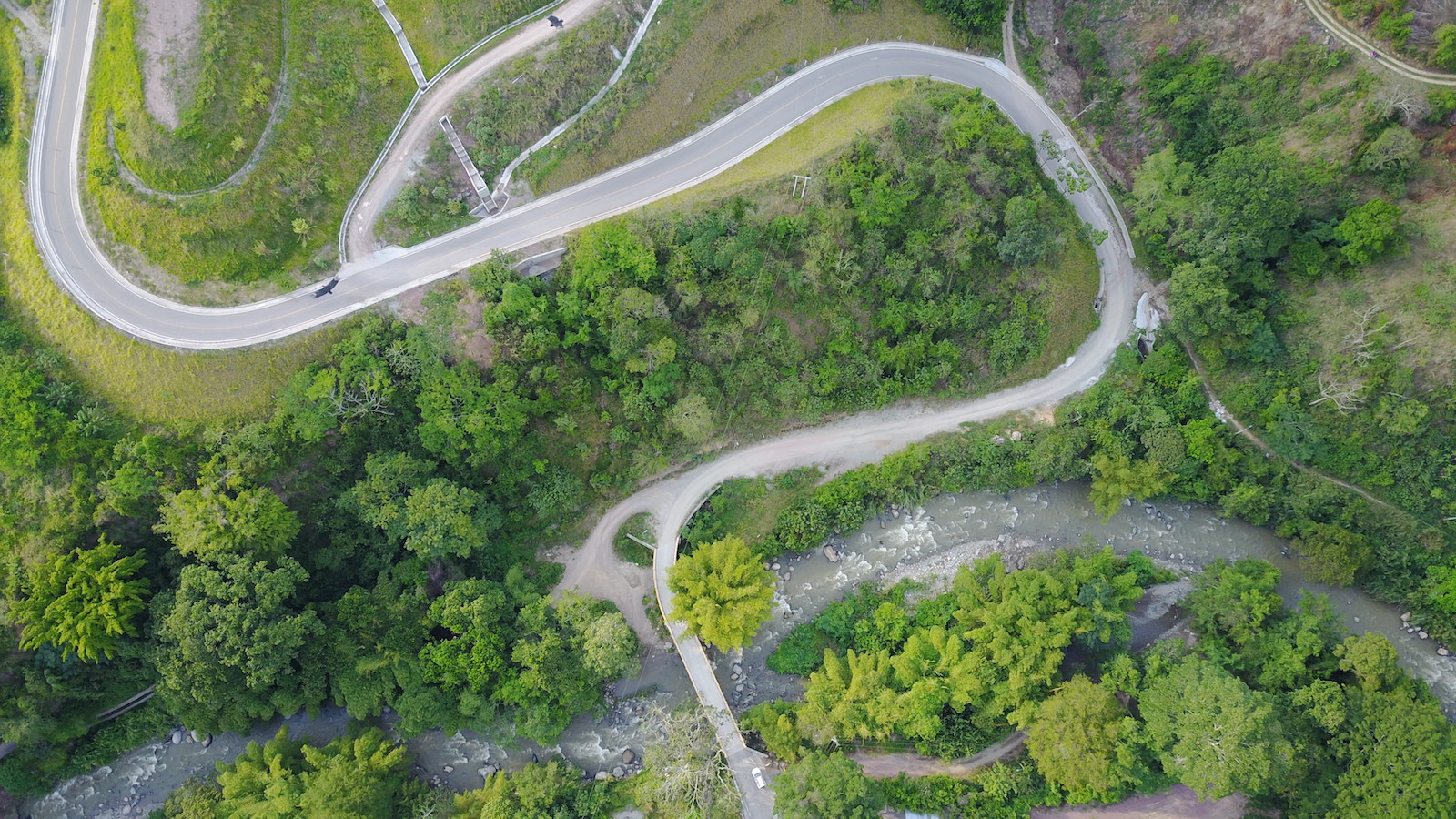

Vías de acceso2,24km

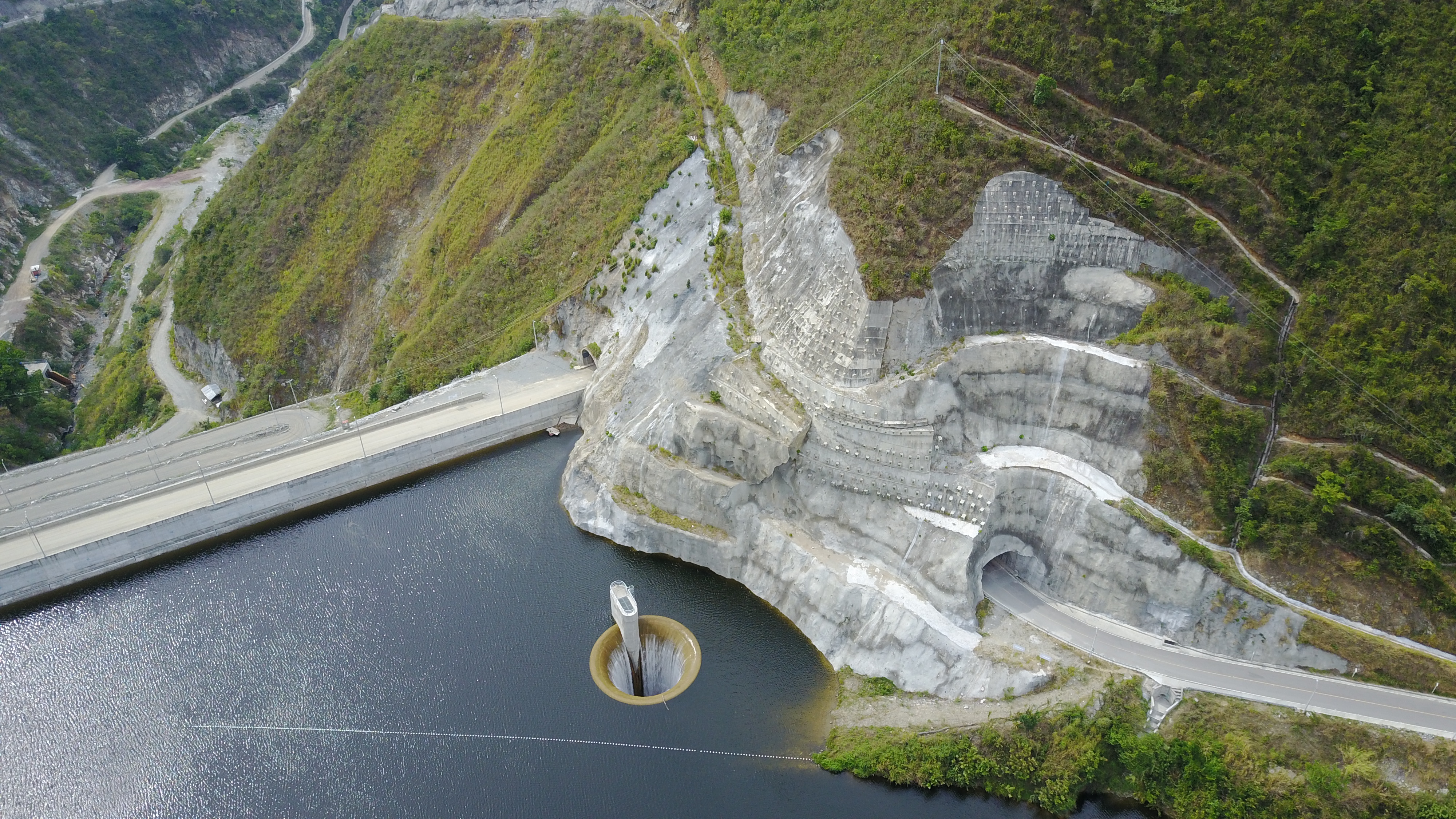

Túnel vial140m
Modelo hidráulico en operación
Proceso de escalamientoCriterio de similitud de fraude
Escala geométrica1:50
