Estudios y diseños Sistema de producción del río Zulia

Cliente: Aguas Kpital - Cúcuta E.S.P

En los diseños de ampliación del sistema se desarrollaron las siguientes actividades de ingeniería:

Levantamiento Topográfico
Estudios de suelos y diseños de geotecnia
Diseños hidráulicos, sanitarios y mecánicos de estaciones de bombeo, plantas de potabilización y tuberías de conducción de agua
Diseños estructurales de obras hidráulicas y edificaciones
Diseños de subestación y redes de alimentación eléctrica

Estudios y diseños para la ampliación del sistema de producción del río Zulia.

Líneas de Aducción

Desviación tubería de aducción a desarenadoresq: 2000L/s; ø: 1200mm; L: 182m

Dos (2) derivaciones de la tubería de aducción existente a desarenadores proyectadosq: 1000L/s; ø: 900mm; L: 64m

Dos (2) tuberías de interconexión desarenadores a Estación de bombeoq: 1000L/s; ø: 750mm; L: 142m

Desarenadores: Dos (2) alternativas

Alternativa 1: dos (2) desarenadores con dos (2) módulos de 500L/s c/uq: 1000L/s

Alternativa 2: dos (2) desarenadores construídos en dos fases:

Desarenador 1 Fase 1:q: 500L/s

Desarenador 2 Fase 2:q: 500L/s

Estación de bombeo

Fase 1: instalación de tres bombasq: 250L/s; HDT: 112m; P: 500HP

Fase 2: instalación de dos bombasq: 250L/s; HDT: 112m; P: 500HP

Subestación eléctrica

Subestación 34,5kV ampliada con un transformador de 2.5MVA 34,5kV/6,6kV para la alimetntación de bombas y equipos.

Líneas de conducción

Impulsión entre estación de bombeo y cámara de quiebreq: 1000 L/s; ø: 825mm; L: 1,47km; P: 6 - 16 bar

Conducción a presión cámara de quiebre a planta de tratamiento de agua potableq: 1000 L/s; ø: 1000mm; L: 4,34km; P: 6 - 10bar

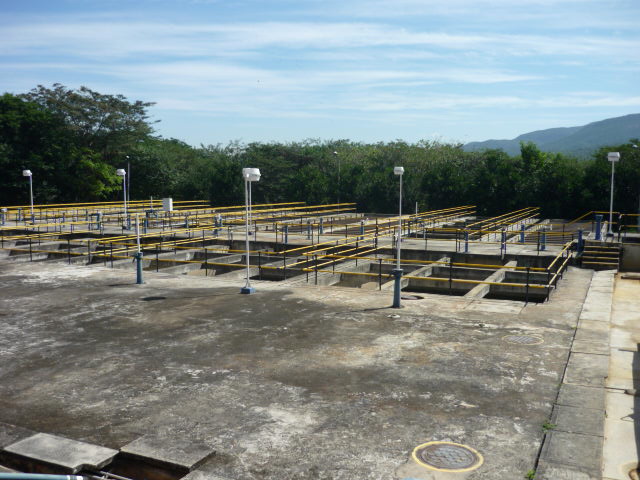

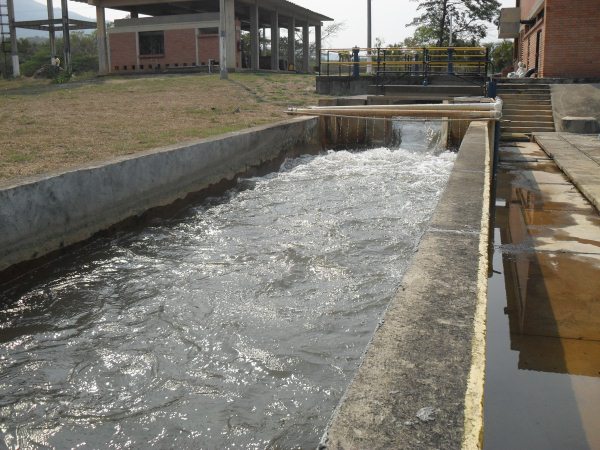

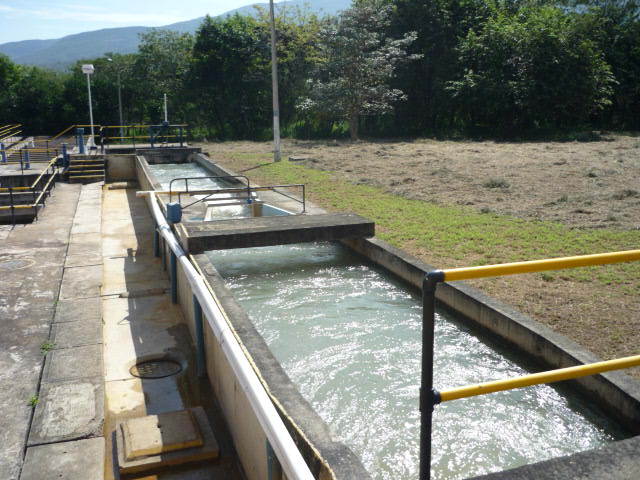

Ampliación PTAP Tonchalá

Caudal de diseñoq: 1000 L/s

Unidad de mezcla rápida, floculadores mecánicos, sedimentadores acelerados, batería de seis filtros dobles

Ampliación sistema de dosificación de productos químicos
